Esta situación corresponde al caso de una zapata que transmite una carga de servicio P con una excentricidad e, de modo que M=P.e. En este caso, puede analizarse la distribución de presiones de una manera simplista asumiendo que las presiones tienen una variación lineal en la dirección L.
Se analizan dos situaciones:
Cuando la excentricidad es menor o igual que un sexto del ancho de la zapata (e £ L/6), se presenta compresión bajo toda el área de la zapata
(Figura 13 a y b). En este caso:
Cuando la excentricidad es mayor que un sexto del ancho de la zapata (e>L/6), una parte de ésta se encuentra exenta de presiones y para garantizar su estabilidad, se debe cumplir la condición que se explica con la Figura 14 en la cual, se deduce por equilibrio estático que:

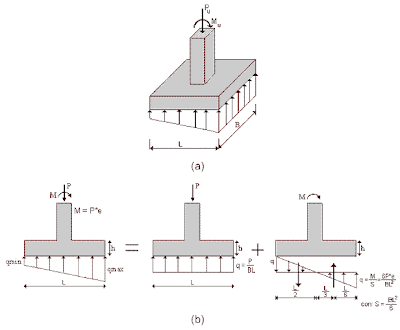

Figura 13. Modelo estructural en zapata con flexión uniaxial, cuando e < L/6.
Figura 14. Zapata con flexión uniaxial, cuando e > L/6
